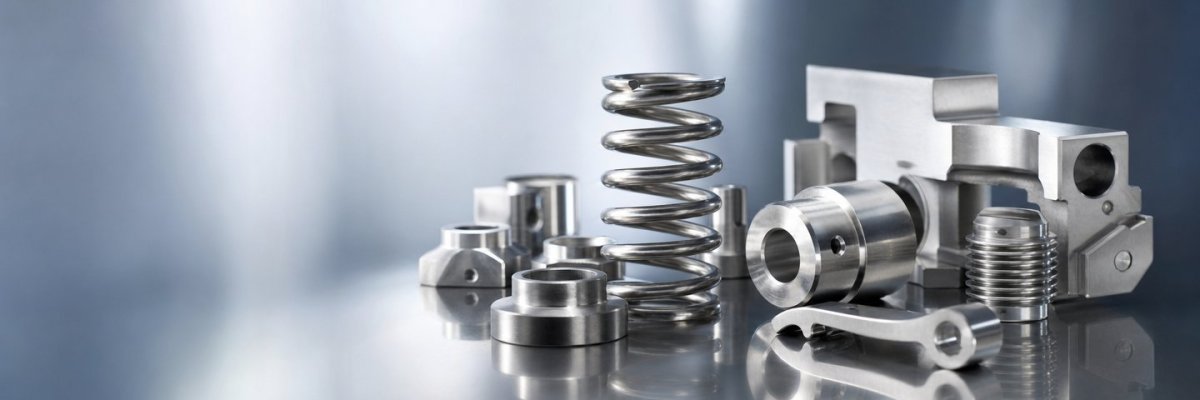

Wenn Teile zusammenspielen müssen: Warum technische Federn und Präzisionsteile gemeinsam besser werden
Viele Probleme in Baugruppen entstehen nicht an einem einzelnen Bauteil, sondern genau dort, wo mehrere Teile aufeinandertreffen. Eine Feder kann sauber gerechnet sein und trotzdem im Betrieb unruhig laufen, wenn Anlageflächen, Führungen, Toleranzen oder Oberflächen der Nachbarteile nicht passen. Genau deshalb lohnt sich der Blick auf das Zusammenspiel: Wer technische Federn, Drehteile, Frästeile oder Formteile früh gemeinsam denkt, gewinnt meist doppelt – an Funktion und an Wirtschaftlichkeit. Dieser Beitrag zeigt Ihnen, worauf es dabei ankommt, wo typische Stolperstellen liegen und warum eine enge Abstimmung in der Praxis oft mehr bringt als die letzte Nachkommastelle auf der Zeichnung.
Inhalt
- Nicht das Einzelteil entscheidet, sondern die Baugruppe
- Wo das Zusammenspiel kippt: typische Reibungspunkte
- Federn brauchen gute Partnerteile
- Drehteile und Frästeile: kleinste Details, große Wirkung
- Formteile als funktionale Schnittstelle
- Warum frühe Abstimmung so viel Geld spart
- Gerade vor Serienstart lohnt der Realitätscheck
- So denkt Karl Dewald GmbH & Co.KG Bauteile praxisnah zusammen
- Jetzt sauber abstimmen statt später nacharbeiten
- Für wen ist das besonders interessant?
- Was alles zum Leistungsfeld gehört
Nicht das Einzelteil entscheidet, sondern die Baugruppe
Auf dem Papier sieht vieles eindeutig aus. Federkraft passt. Maß passt. Werkstoff passt. Und trotzdem hakt die Bewegung, die Rückstellung wirkt zu hart oder zu weich, Bauteile laufen schief ein oder verschleißen schneller als gedacht. Kommt Ihnen bekannt vor? Dann liegt die Ursache oft nicht im Einzelteil, sondern im Miteinander.
Genau hier wird es spannend. Eine Druckfeder arbeitet anders, wenn ihre Auflageflächen nicht plan genug sind. Eine Zugfeder reagiert sensibel, wenn Einhängepunkte ungünstig stehen. Ein Drehteil kann maßlich perfekt sein und dennoch Probleme machen, wenn Kanten, Übergänge oder Oberflächen nicht zur Funktion der Feder passen. Das ist keine Nebensache, sondern Alltag in der Konstruktion und im Einkauf.
Wo das Zusammenspiel kippt: typische Reibungspunkte
Die kritischen Punkte sind erstaunlich oft dieselben z.B.Toleranzketten. Jedes Teil liegt einzeln in der Spezifikation, aber die Summe erzeugt Spiel, Versatz oder Vorspannung an der falschen Stelle. Oder die Oberfläche: technisch zulässig, praktisch aber zu rau für eine ruhige Bewegung. Auch kleine Grate, ungünstige Radien oder nicht sauber gedachte Anlagepunkte können eine Lösung ausbremsen.
Dazu kommt die Montage. Was im CAD logisch aussieht, muss in der Fertigung noch lange nicht leicht beherrschbar sein. Wird eine Feder beim Einbau verkantet? Entsteht durch das Partnerteil eine schiefe Last? Muss ein Frästeil zusätzliche Führung übernehmen, obwohl es ursprünglich nur als Träger gedacht war? Solche Fragen klingen simpel, sind aber Gold wert.
Federn brauchen gute Partnerteile
Technische Federn wirken oft wie Spezialisten für sich. In Wahrheit sind sie Teamplayer. Sie reagieren direkt auf das, was um sie herum passiert. Führung, Anschlag, Einbaulage, Reibkontakt und Belastungsverlauf bestimmen mit, ob eine Feder ihre Aufgabe ruhig und dauerhaft erfüllt.
Ein klassisches Beispiel: Eine Druckfeder soll Kraft sauber aufbauen. Wenn das umgebende Bauteil die Feder nicht ordentlich führt, steigt die Gefahr von Ausknicken, Reibung oder ungleichmäßiger Belastung. Bei Zugfedern ist die Situation ähnlich. Hier spielen Ösenanbindung, Lastrichtung und Bewegungsgeometrie eine große Rolle. Selbst kleine Abweichungen können Spannungen in Bereiche verlagern, die eigentlich gar nicht belastet werden sollten.
Und dann gibt es noch das haptische Thema. Gerade bei Betätigungen oder Rückstellmechanismen zählt nicht nur die reine Funktion. Es geht auch um ein sauberes Gefühl, um kontrollierte Bewegung, um ein Verhalten, das wertig wirkt. Das erreicht man selten mit der Feder allein.
Drehteile und Frästeile: kleinste Details, große Wirkung
Bei Präzisionsteilen sind es oft die unscheinbaren Dinge, die den Unterschied machen. Eine Fase, die die Montage erleichtert. Eine Nut, die eine Feder besser führt. Ein Radius, der Kerbwirkung reduziert. Eine Oberfläche, die Gleitverhalten verbessert. Klingt klein? Ist in der Praxis riesig.
Drehteile übernehmen häufig Lager-, Führungs- oder Anlagefunktionen. Frästeile bringen Geometrien ins Spiel, die Bewegungen begrenzen, Kräfte umlenken oder definierte Kontaktpunkte schaffen. Wenn diese Teile nicht exakt zur Federfunktion passen, wird aus einer guten Idee schnell eine empfindliche Baugruppe.
Deshalb lohnt sich ein nüchterner Blick auf die Funktion: Wo wird geführt? Wo wird begrenzt? Wo entsteht Reibung? Wo darf Spiel sein, und wo eben nicht? Wer diese Fragen früh stellt, spart sich später hektische Korrekturschleifen.
Formteile als funktionale Schnittstelle
Formteile sind in vielen Baugruppen die stillen Vermittler. Sie halten, führen, trennen, dämpfen oder positionieren. Gerade im Zusammenspiel mit Federn und metallischen Präzisionsteilen können sie entscheidende Aufgaben übernehmen. Zum Beispiel dann, wenn Kräfte nicht direkt und hart eingeleitet werden sollen oder wenn definierte Kontaktzonen gebraucht werden.
Hier zählt das Detail ebenso stark wie beim Metallteil. Materialverhalten, Rückfederung, Temperaturverhalten oder die Frage, wie sich das Teil unter Dauerlast verhält, beeinflussen die Gesamtfunktion. Das wird gern unterschätzt. Denn was im Neuzustand sauber funktioniert, muss auch nach vielen Lastwechseln noch stimmig arbeiten.
Warum frühe Abstimmung so viel Geld spart
Der größte Hebel liegt fast nie in der späten Korrektur, sondern in der frühen Abstimmung. Wenn Konstruktion, Fertigung und Anwendung rechtzeitig zusammengebracht werden, lassen sich unnötig enge Toleranzen ebenso vermeiden wie missverständliche Zeichnungsdetails oder überkomplexe Geometrien.
Das ist auch wirtschaftlich wichtig. Denn jede nachträgliche Anpassung an einer laufenden Serie kostet mehr als eine saubere Entscheidung im Vorfeld. Werkzeugänderungen, zusätzliche Prüfungen, Sortieraufwand, Reklamationen oder Montageprobleme – all das summiert sich schneller, als man denkt.
Besonders vor intensiven Produktionsphasen nach der Sommerzeit ist dieser Punkt relevant. Viele Unternehmen ziehen Projekte dann an, Stückzahlen steigen, und der Spielraum für spontane Nachbesserungen wird kleiner. Wer jetzt noch einmal prüft, ob Feder und Partnerteile wirklich zusammenpassen, verschafft sich Luft.
Gerade vor Serienstart lohnt der Realitätscheck
Es gibt einen Unterschied zwischen rechnerisch plausibel und praktisch belastbar. Genau deshalb ist ein Realitätscheck so wertvoll. Nicht als Misstrauen gegen die Konstruktion, sondern als Absicherung. Läuft die Bewegung auch mit realen Oberflächen? Bleibt die Kraftkurve stabil, wenn Toleranzen zusammenkommen? Funktioniert die Montage auch im Takt? Und wie verhält sich die Baugruppe nach vielen Zyklen?
Diese Fragen werden gern auf später verschoben. Das ist verständlich, denn Projekte haben Druck. Aber genau dort entscheidet sich oft, ob eine Lösung im Alltag entspannt funktioniert oder ständig Aufmerksamkeit fordert. Anders gesagt: Lieber einmal ehrlich prüfen als später dauerhaft improvisieren.
So denkt Karl Dewald GmbH & Co.KG Bauteile praxisnah zusammen
Bei Karl Dewald GmbH & Co.KG steht nicht nur das einzelne Produkt im Fokus, sondern die Funktion im Ganzen. Das ist besonders dann wichtig, wenn technische Federn mit Drehteilen, Frästeilen oder Formteilen zusammenarbeiten müssen. In solchen Fällen reicht es nicht, nur nach Zeichnung zu liefern. Entscheidend ist, wie das Bauteil später tatsächlich eingebunden wird.
Genau deshalb ist die frühe technische Abstimmung so wertvoll. Welche Kräfte wirken wirklich? Welche Bewegungen sind gewollt, welche kritisch? Welche Toleranzen sind funktional nötig, und wo lässt sich eine Lösung wirtschaftlicher machen, ohne an Qualität zu verlieren? Wer diese Punkte offen bespricht, kommt meist schneller zu einer robusten Lösung.
Das wirkt nach außen manchmal unspektakulär, innen drin ist es hochrelevant. Denn am Ende zählen ruhige Abläufe, sichere Montage, stabile Serie und Bauteile, die ihren Job einfach machen – Tag für Tag.
Jetzt sauber abstimmen statt später nacharbeiten
Wenn in Ihrer Baugruppe Federn und Präzisionsteile zusammenwirken, lohnt sich ein zweiter, genauer Blick. Oft reichen schon kleine Anpassungen an Geometrie, Führung, Oberfläche oder Toleranzlage, um Funktion und Lebensdauer deutlich zu verbessern.
Nehmen Sie Kontakt zu Karl Dewald GmbH & Co.KG auf, wenn Sie technische Federn, Drehteile, Frästeile oder Formteile nicht isoliert betrachten möchten, sondern als durchdachte Gesamtlösung.
Karl Dewald GmbH & Co.KG
Unterer Dorrenberg 9
42105 Wuppertal
Telefon: +49 202 4296210
Website: https://www.karl-dewald.de/
Für wen ist das besonders interessant?
Entwicklung, Konstruktion, Einkauf, Industrieunternehmen, Maschinenbau, Gerätebau, Automotive-Zulieferer, Elektrotechnik, Medizintechnik, Befestigungs- und Verbindungstechnik
Was alles zum Leistungsfeld gehört
Drehteile, Frästeile, Formteile, Technische Federn, Zugfedern, Druckfedern, Blattfedern, Schenkelfedern, Biegefedern
FAQ
Warum sollten technische Federn und Präzisionsteile früh gemeinsam abgestimmt werden?
Technische Federn funktionieren erst dann optimal, wenn Drehteile, Frästeile und Formteile geometrisch, funktional und wirtschaftlich dazu passen. Die frühe Abstimmung reduziert Toleranzprobleme, verbessert Montage und Bewegungsverhalten und senkt Kosten in der Serie.
Welche typischen Probleme entstehen an der Schnittstelle zwischen Feder und Partnerteil?
Häufige Schwachstellen sind Toleranzketten, ungeeignete Anlageflächen, zu raue Oberflächen, Grate, schlechte Führung und ungünstige Lastrichtungen. Gerade bei technischen Federn führen solche Schnittstellenfehler oft zu Reibung, Schiefstellung, Verschleiß oder unruhigem Lauf.
Welche Rolle spielen Drehteile und Frästeile im Zusammenspiel mit technischen Federn?
Drehteile und Frästeile übernehmen oft Führungs-, Lager-, Anschlag- oder Anlagefunktionen. Kleine Details wie Fasen, Nuten, Radien und Oberflächen beeinflussen direkt, wie sauber eine technische Feder arbeitet, wie leicht sie montiert werden kann und wie langlebig die Baugruppe bleibt.
Warum sind Formteile in Baugruppen mit Federn so wichtig?
Formteile wirken als funktionale Schnittstelle zwischen technischen Federn und metallischen Präzisionsteilen. Sie können führen, dämpfen, positionieren oder Kräfte gezielt einleiten und beeinflussen damit Funktion, Dauerhaltbarkeit und Verhalten unter Lastwechseln.
Wie spart frühe Abstimmung bei technischen Federn und Präzisionsteilen Kosten?
Wer technische Federn, Drehteile, Frästeile und Formteile früh gemeinsam auslegt, vermeidet teure Änderungen vor oder nach Serienstart. Das senkt Aufwand für Werkzeuganpassungen, Prüfungen, Reklamationen, Sortierung und Montageprobleme deutlich.
Warum ist ein Realitätscheck vor dem Serienstart bei Baugruppen mit Federn sinnvoll?
Ein Realitätscheck prüft, ob technische Federn und Präzisionsteile auch unter realen Oberflächen, Toleranzen, Montagebedingungen und Lastwechseln zuverlässig funktionieren. So lassen sich Schwachstellen vor dem Serienstart erkennen und die Baugruppe robuster auslegen.
