Schon vorweg das Wichtigste: Technische Federn scheitern in der Praxis erstaunlich oft nicht an der großen Auslegung, sondern an kleinen Details am Ende der Feder. Genau dort, wo Kraft eingeleitet, geführt oder abgestützt wird, entstehen Geräusche, Verkanten, ungleichmäßiger Verschleiß oder Montageprobleme. Wer Federenden, Auflage, Toleranzen und Kontaktflächen früh mitdenkt, gewinnt meist gleich mehrfach: mehr Laufruhe, mehr Lebensdauer, weniger Nacharbeit und eine robustere Serie. Klingt nach Nebensache? Ist es nicht.

Inhalt

• Warum gerade die Federenden so viel Einfluss haben
• Die letzten Millimeter sind oft die kritischsten
• Typische Schwachstellen in der Baugruppe
• Druck-, Zug- und Schenkelfedern: gleiche Logik, andere Risiken
• Warum Montagefreundlichkeit kein Nebenthema ist
• Was in Serie gern unterschätzt wird
• Wie Karl Dewald GmbH & Co.KG solche Details praxisnah betrachtet
• Fazit: Kleine Kontaktzone, große Wirkung
• Jetzt konkret über Ihre Anwendung sprechen
• Was alles drinsteckt – und für wen das spannend ist
• Kurze Wege, breite Einsatzmöglichkeiten

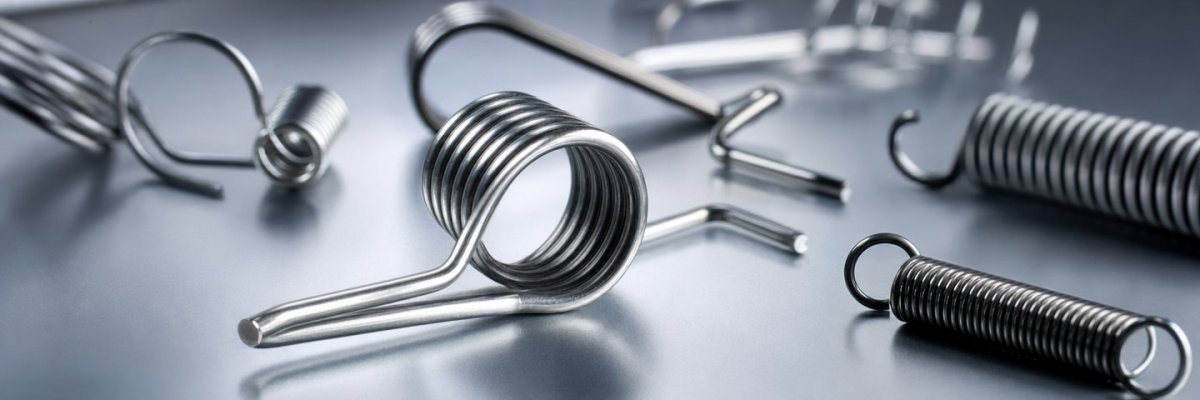

Warum gerade die Federenden so viel Einfluss haben

Eine Feder wird gern über Federkraft, Federweg und Werkstoff beschrieben. Alles richtig. Aber im realen Einsatz arbeitet keine Feder im luftleeren Raum. Sie liegt an, sie stützt sich ab, sie greift ein, sie wird geführt. Und genau an diesen Kontaktpunkten entscheidet sich, ob eine gute Berechnung auch ein gutes Bauteilverhalten ergibt.

Die Federenden sind dabei so etwas wie die Schnittstelle zwischen Theorie und Wirklichkeit. Dort treffen Geometrie, Oberfläche, Einbaulage und Gegenbauteil direkt aufeinander. Ist die Anlage nicht sauber, verteilt sich die Kraft ungünstig. Ist die Endausbildung nicht passend, kippt die Feder leicht aus. Ist die Kontaktfläche rau oder ungünstig geformt, entstehen Reibung und Geräusche. Das ist kein exotischer Sonderfall, sondern ganz normale Praxis.

Die letzten Millimeter sind oft die kritischsten

Gerade bei Druckfedern wird oft stark auf die Federkennlinie geschaut. Verständlich. Doch wenn die Endwindungen nicht zur Auflage passen, bringt die schönste Kennlinie wenig. Eine schiefe Anlage kann zu Seitenkräften führen. Eine zu kleine Auflagefläche erhöht die Flächenpressung. Eine schlecht abgestimmte Führung lässt die Feder wandern oder an benachbarten Teilen streifen. Dann läuft die Baugruppe eben nicht rund, sondern irgendwie nur so halb gut.

Ähnlich kritisch wird es bei Zugfedern. Dort sind die Ösen oder Einhängeformen funktional hochrelevant. Sie leiten Last ein, beeinflussen die Einbausituation und reagieren sensibel auf Fluchtungsfehler. Schon kleine Winkelabweichungen können dafür sorgen, dass Lasten nicht gleichmäßig eingetragen werden. Das Resultat: höhere lokale Beanspruchung, frühere Ermüdung oder ein hakeliges Bewegungsverhalten.

Und dann sind da noch Schenkelfedern oder Formvarianten, bei denen Schenkelenden, Biegeradien und Anschlagflächen exakt zum Gegenstück passen müssen. Sonst stimmt zwar das Drehmoment auf dem Papier, aber die Bewegung fühlt sich unruhig an, der Anschlag verschleißt oder die Montage wird unnötig fummelig. Man kennt das: Eigentlich passt alles – nur eben nicht richtig.

Typische Schwachstellen in der Baugruppe

In vielen Anwendungen tauchen dieselben Probleme auf. Nicht spektakulär, aber teuer, wenn sie spät entdeckt werden.

Schiefe Kraftübertragung

Wenn eine Feder ihre Kraft nicht axial oder definiert einleitet, entstehen Zusatzmomente und Querkräfte. Die angrenzenden Bauteile werden dann mitbelastet, obwohl sie dafür gar nicht gedacht waren. Führungen verschleißen schneller, Lagerflächen arbeiten sich ein und die Baugruppe reagiert empfindlicher auf Toleranzstreuung.

Unruhige Anlage

Eine Feder, die nicht sauber aufliegt, kann sich unter Last minimal setzen oder kippen. Das klingt nach wenig, ist aber oft genau der Auslöser für Klappern, Rattern oder wechselnde Betätigungskräfte. Besonders bei bewegten Baugruppen, die leise und wertig wirken sollen, wird das schnell zum Ärgernis.

Kerbwirkung und lokale Spannungsspitzen

An Übergängen, Haken, Biegungen oder Endbereichen können Spannungsspitzen entstehen. Wenn dann noch ungünstige Lastwinkel oder harte Kontaktpunkte dazukommen, sinkt die Dauerhaltbarkeit. Nicht die gesamte Feder ist das Problem, sondern eine kleine Zone. Eben die letzten Millimeter.

Reibung an falscher Stelle

Berührt eine Feder im Betrieb ungeplant benachbarte Konturen, entsteht Reibung dort, wo sie niemand haben will. Das kostet nicht nur Lebensdauer. Es verändert auch Kräfte, Haptik und Rückstellverhalten. Gerade bei präzisen Mechaniken kann so aus einer sauber gedachten Funktion ein schwankendes System werden.

Druck-, Zug- und Schenkelfedern: gleiche Logik, andere Risiken

Die Grundidee ist immer ähnlich: Kontaktstellen müssen zur Funktion passen. Die konkrete Ausprägung unterscheidet sich aber je nach Federart.

Druckfedern

Hier geht es oft um plane, stabile Auflage, saubere Zentrierung und ausreichend definierte Führung. Besonders bei dynamischer Belastung oder bei engem Bauraum sollte geprüft werden, ob die Federenden zur Gegenfläche und zum Bewegungsablauf passen. Sonst drohen Knicken, Schräglauf oder Geräuschbildung.

Zugfedern

Bei Zugfedern liegt der Fokus stärker auf der Lasteinleitung über Ösen, Haken oder Sonderenden. Entscheidend ist, ob die Anschlussgeometrie zur realen Bewegung passt. Zieht die Feder gerade? Verkippt der Einhängepunkt? Gibt es wechselnde Winkel? Diese Fragen sind oft wichtiger als die reine Nennkraft.

Schenkelfedern

Schenkelfedern leben vom exakten Zusammenspiel aus Schenkelgeometrie, Auflagepunkt und Bewegungswinkel. Schon kleine Veränderungen an den Enden beeinflussen Hebelverhältnisse, Vorspannung und Rückstellgefühl. Das macht sie leistungsfähig – aber eben auch sensibel.

Warum Montagefreundlichkeit kein Nebenthema ist

Ein Punkt wird in der frühen Entwicklung gern zu spät betrachtet: die Montage. Dabei zeigt sich gerade an Federenden sehr schnell, ob ein Bauteil nicht nur funktioniert, sondern auch sinnvoll verbaubar ist.

Lässt sich die Feder sicher positionieren? Sind Einhänge- oder Auflagepunkte gut erreichbar? Verhindert die Geometrie Verwechslungen oder Fehlmontage? Bleibt die Feder beim Fügen stabil in Lage? Solche Fragen wirken unscheinbar. In der Serie machen sie jedoch den Unterschied zwischen ruhigem Prozess und ständiger Nachkorrektur.

Besonders in Baugruppen mit manueller Montage zahlt sich eine klare, toleranzrobuste Endgeometrie aus. Denn dort, wo Handgriffe wiederholt werden, fallen kleine Schwierigkeiten überproportional ins Gewicht. Ein Teil, das theoretisch montierbar ist, ist eben noch lange nicht montagesicher.

Was in Serie gern unterschätzt wird

Im Prototyp funktioniert vieles noch erstaunlich gut. Die Teile sind frisch, oft einzeln geprüft und mit viel Aufmerksamkeit montiert. In der Serie sieht die Welt nüchterner aus. Da wirken Toleranzlagen zusammen, Oberflächen schwanken leicht, Bauteile kommen aus verschiedenen Losen und die Montage läuft im Takt.

Genau dann zeigen sich Schwächen an Kontakt- und Endbereichen besonders deutlich. Eine Feder, die nur bei idealer Lage sauber arbeitet, ist keine robuste Serienlösung. Eine Auflage, die nur mit einem perfekt bearbeiteten Gegenstück funktioniert, wird im Alltag anfällig. Und ein Endbereich, der auf Kante belastet wird, fällt früher oder später auf – meist leider nicht in der angenehmsten Phase des Projekts.

Deshalb lohnt sich die nüchterne Frage: Wie tolerant ist die Lösung wirklich? Nicht im besten Fall, sondern im echten Betrieb.

Wie Karl Dewald GmbH & Co.KG solche Details praxisnah betrachtet

Auf der Website von Karl Dewald GmbH & Co.KG wird deutlich, wie stark das Denken in funktionierenden Bauteillösungen verankert ist. Gerade bei technischen Federn ist das entscheidend. Denn gute Federtechnik entsteht selten isoliert. Sie entsteht im Zusammenspiel mit Anschlussgeometrien, Anlageflächen, Führungen und dem späteren Einsatzfall.

In der Praxis heißt das: Federenden nicht erst dann diskutieren, wenn bereits Probleme im Versuch auftreten. Sondern früh. Welche Bewegung liegt an? Wo wird abgestützt? Wie sehen die Gegenbauteile aus? Welche Toleranzen sind realistisch? Welche Oberfläche trifft auf welche Kontaktstelle? Das sind die Fragen, die später viel Ärger sparen können.

Das ist übrigens kein Selbstzweck. Wer hier sauber arbeitet, verbessert nicht nur die Funktion. Er schafft oft auch wirtschaftlichere Prozesse, weil weniger nachgebessert, sortiert oder angepasst werden muss. Technik, die einfach sauber läuft, ist am Ende fast immer auch die bessere Serienlösung.

Fazit: Kleine Kontaktzone, große Wirkung

Federenden wirken unscheinbar. Genau deshalb werden sie leicht unterschätzt. Doch in vielen Baugruppen entscheiden sie über ruhigen Lauf, saubere Krafteinleitung, einfache Montage und lange Lebensdauer. Die Feder selbst kann hervorragend ausgelegt sein – wenn die letzten Millimeter nicht zur Anwendung passen, verliert das gesamte System.

Die gute Nachricht: Gerade diese Details lassen sich früh beeinflussen. Wer Federenden, Auflageflächen und Kontaktzonen konsequent mitdenkt, vermeidet viele typische Schwachstellen, bevor sie teuer werden. Und das ist oft der Moment, in dem aus einer brauchbaren Lösung eine wirklich starke wird.

Jetzt konkret über Ihre Anwendung sprechen

Wenn Sie technische Federn nicht nur nach Katalogwerten, sondern als funktionierenden Teil Ihrer Baugruppe betrachten möchten, lohnt sich der direkte Austausch. Karl Dewald GmbH & Co.KG unterstützt Sie dabei, kritische Details wie Federenden, Kontaktzonen, Lasteinleitung und Einbausituation früh praxisnah zu bewerten.
