Schenkelfedern in Bewegung: Wenn Drehmoment, Bauraum und Rückstellverhalten exakt zusammenspielen

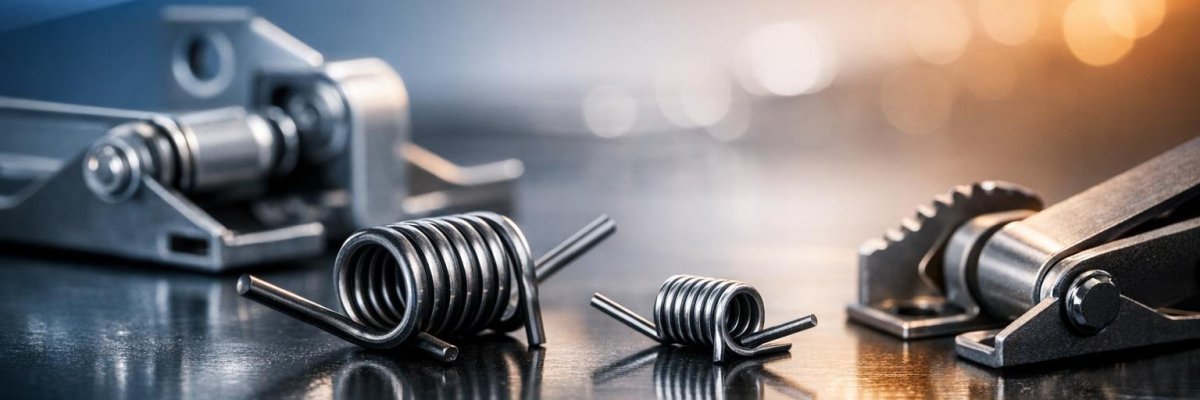

Artikel Bild

Schenkelfedern sind oft genau das Bauteil, das man im eingebauten Zustand kaum wahrnimmt – bis es nicht mehr sauber arbeitet. Dann hakt eine Klappe, ein Hebel stellt nicht mehr richtig zurück oder eine Rastung fühlt sich plötzlich unpräzise an. Genau hier liegt ihre Stärke: Schenkelfedern erzeugen Drehmoment auf engem Raum, steuern Bewegungen kontrolliert und sorgen für ein definiertes Rückstellverhalten. Wer solche Federn passend auslegt, gewinnt Funktionssicherheit, Wiederholgenauigkeit und ein spürbar ruhigeres Verhalten der gesamten Baugruppe. Entscheidend sind dabei nicht nur Federweg und Kraft, sondern auch Schenkellänge, Windungssinn, Einbausituation, Werkstoff und die Frage, wie die Feder im realen Betrieb belastet wird.

Inhalt

Warum Schenkelfedern so oft die bessere Lösung sind

Wenn eine Bewegung nicht linear, sondern drehend stattfindet, geraten klassische Federlösungen schnell an Grenzen. Genau dann kommen Schenkelfedern ins Spiel. Sie speichern Energie über eine Verdrehung und geben sie kontrolliert wieder ab. Das klingt erst einmal nüchtern, ist in der Praxis aber enorm wertvoll. Denn viele Mechaniken leben nicht von maximaler Kraft, sondern von sauberem Takt, definiertem Öffnen und Schließen und einer Bewegung, die sich einfach richtig anfühlt.

Ob in Baugruppen für den Gerätebau, in Halte- und Klappmechanismen oder in feineren technischen Anwendungen: Eine gut abgestimmte Schenkelfeder bringt Ordnung in die Bewegung. Gerade dort, wo viele technische Komponenten mit engem Toleranzfenster gefertigt und montiert werden, ist das ein echter Vorteil.

Klein, drehend, entscheidend: So arbeiten Schenkelfedern

Eine Schenkelfeder besteht vereinfacht gesagt aus einem gewickelten Federkörper mit zwei Schenkeln. Diese Schenkel übertragen das Drehmoment auf angrenzende Bauteile. Je nach Einbaulage und Belastungsrichtung wird die Feder beim Öffnen, Schließen, Einrasten oder Vorspannen beansprucht. Klingt simpel – ist es aber nur auf den ersten Blick.

Denn schon kleine Änderungen an Schenkellänge, Windungszahl oder Drahtdurchmesser beeinflussen das Federverhalten deutlich. Noch wichtiger: Die Feder arbeitet nie für sich allein. Sie arbeitet immer mit einer Welle, einem Bolzen, einer Lasche, einer Klappe oder einem Anschlag zusammen. Genau deshalb muss die Auslegung das gesamte System betrachten. Wer nur auf eine Sollkraft schaut, übersieht oft die eigentliche Aufgabe der Feder.

Worauf es bei der Auslegung wirklich ankommt

Bei Schenkelfedern zählt das Zusammenspiel vieler Parameter. Dazu gehören unter anderem:

  • Drahtdurchmesser
  • Außendurchmesser und Innendurchmesser
  • Anzahl der wirksamen Windungen
  • freie und belastete Schenkellänge
  • Winkelstellung der Schenkel
  • Einbaulage und Drehrichtung
  • gewünschtes Drehmoment bei definierter Stellung
  • Vorspannung im montierten Zustand

Gerade die Vorspannung ist in vielen Anwendungen entscheidend. Ohne sie fehlt der Mechanik oft die nötige Grundkraft. Mit zu hoher Vorspannung steigen dagegen Reibung, Bauteilbelastung und Verschleiß. Das ist typisch für Konstruktionen, bei denen auf engem Raum möglichst viel Funktion untergebracht werden soll. So zeigt sich in vielen industriellen Anwendungen: Nicht die stärkste Feder gewinnt, sondern die am besten abgestimmte.

Dazu kommt ein Punkt, der im Alltag gern unterschätzt wird: die Endenform der Schenkel. Müssen die Schenkel in Bohrungen greifen, auf Flächen drücken oder an Konturen anliegen? Werden sie gebogen, abgewinkelt oder besonders kurz ausgeführt? Schon diese Details verändern, wie sich Kräfte in die Baugruppe einleiten.

Bauraum ist selten großzügig – und genau das ist der Punkt

Wer technische Federn konstruiert oder einkauft, kennt das Problem: Die Feder soll mehr leisten, aber weniger Platz bekommen. Genau in solchen Situationen spielen maßgenaue Schenkelfedern ihre Stärken aus. Sie lassen sich an enge Einbauräume anpassen und können so ausgelegt werden, dass die Bewegung nicht nur funktioniert, sondern reproduzierbar bleibt.

Wichtig ist dabei, den tatsächlichen Bewegungsablauf zu betrachten. Wie groß ist der Winkelbereich? Wo sitzt der Anschlag? Welche Toleranzen haben die angrenzenden Teile? Gibt es Reibung, Stöße oder häufige Lastwechsel? In einer speziellen Baugruppe kann dieselbe Federgeometrie ganz anders reagieren als in einer scheinbar ähnlichen Anwendung anderorts , wenn Lagerung, Reibpartner oder Montagetoleranzen abweichen. Genau deshalb lohnt sich die präzise Abstimmung schon früh im Projekt.

Werkstoff, Oberfläche, Dauerfestigkeit: Die stillen Erfolgsfaktoren

Eine Schenkelfeder muss nicht nur funktionieren, sie muss ihre Aufgabe über viele Lastwechsel hinweg verlässlich erfüllen. Deshalb sind Werkstoffauswahl und Oberflächenqualität keine Nebensache. Je nach Einsatzfall kommen verschiedene Federstähle oder rostfreie Varianten infrage. Ausschlaggebend sind Belastung, Umgebung, Korrosionsrisiko, Temperatur und geforderte Lebensdauer.

In der Praxis geht es oft um Fragen wie diese: Ist Feuchtigkeit ein Thema? Gibt es schwankende Temperaturen? Wird die Feder häufig betätigt? Muss die Oberfläche besonders sauber oder widerstandsfähig sein? Dann werden aus einfachen Drahtdaten plötzlich echte Qualitätsfaktoren.

Auch die Fertigungsqualität spielt mit hinein. Saubere Wicklung, definierte Geometrie, konstante Federkennwerte und eine passende Nachbehandlung machen am Ende den Unterschied. Das ist keine akademische Feinheit, sondern gelebte Praxis – besonders dann, wenn Bauteile in Serie laufen und jede Abweichung direkt im Takt der Montage auffällt.

Typische Einsatzfelder in der Praxis

Schenkelfedern finden sich in überraschend vielen Anwendungen. Oft da, wo etwas geöffnet, geschlossen, gehalten, gespannt oder zurückgeführt werden muss. Typische Beispiele sind:

  • Klappen- und Deckelmechaniken
  • Hebel- und Rastfunktionen
  • Verriegelungen und Rücksteller
  • Scharniere mit definierter Rückstellbewegung
  • Betätigungsmechaniken in Geräten und technischen Baugruppen
  • Drahtbiegeteile und montierte Funktionseinheiten mit Federwirkung

Gerade in Kombination mit Drehteilen, Frästeilen oder Formteilen entstehen hier Lösungen, die weit über das einzelne Bauteil hinausgehen. Eine Feder ist dann nicht nur ein Zukaufteil, sondern Teil einer exakt abgestimmten Funktion. Das macht sie so spannend – und ehrlich gesagt auch so anspruchsvoll.

Wo Fehler entstehen, obwohl die Feder auf dem Papier passt

Manchmal sieht auf der Zeichnung alles stimmig aus, und trotzdem verhält sich die Baugruppe im Test nicht so, wie sie soll. Das passiert bei Schenkelfedern häufiger, als man denkt. Der Grund: Das reale Verhalten entsteht erst im Zusammenspiel mit den Kontaktpunkten, Toleranzen und Bewegungsabläufen.

Typische Fehlerquellen sind:

  • zu knapp bemessene Schenkelfreiräume
  • ungünstige Krafteinleitung an den Schenkelenden
  • falscher Windungssinn
  • unzureichend berücksichtigte Vorspannung
  • Reibung oder Verkanten im Einbau
  • Lastspitzen durch harte Anschläge
  • Werkstoffwahl ohne Blick auf die tatsächliche Umgebung

Genau hier zahlt sich Erfahrung aus. Wer früh prüft, wie die Feder in der Praxis arbeitet, vermeidet unnötige Korrekturschleifen. Das spart Zeit, Werkzeuganpassungen und nicht selten auch eine Menge Nerven.

Warum die frühe Abstimmung so viel spart

Eine gute Schenkelfeder entsteht selten zufällig. Sie entsteht dann, wenn Anforderungen klar beschrieben, Einbaubedingungen exakt verstanden und Fertigungsmöglichkeiten realistisch mitgedacht werden. Das betrifft Prototypen genauso wie Serienanläufe.

Wer früh technische Daten, Einbauskizzen und Bewegungsabläufe abstimmt, bekommt schneller eine Lösung, die nicht nur rechnerisch passt, sondern sich auch in der Anwendung bewährt. Besonders bei kundenspezifischen technischen Federn ist das entscheidend. Denn am Ende geht es nicht darum, irgendeine Feder zu liefern, sondern eine, die im Alltag funktioniert – zuverlässig, wiederholbar und wirtschaftlich.

Ihr Weg zur passenden Schenkelfeder

Wenn Sie für Ihre Baugruppe eine Schenkelfeder benötigen, lohnt sich der genaue Blick auf Funktion, Einbauraum und Belastung. Je klarer die Anforderungen sind, desto präziser lässt sich die Feder auslegen. Und falls noch nicht jede technische Entscheidung feststeht: Auch das ist ein guter Zeitpunkt für den Austausch.

Karl Dewald GmbH & Co.KG unterstützt Sie bei Lösungen rund um technische Federn, Drahtbiegeteile sowie präzise gefertigte Komponenten für anspruchsvolle Anwendungen. Wenn Sie eine Schenkelfeder suchen, die nicht nur auf dem Papier passt, sondern im Betrieb sauber arbeitet, nehmen Sie Kontakt auf.

Kontakt:

Karl Dewald GmbH & Co.KG

Unterer Dorrenberg 9

42105 Wuppertal

Telefon: +49 202 4296210

Website: https://www.karl-dewald.de/

Das Angebot von Karl Dewald GmbH & Co.KG richtet sich hauptsächlich an alle Entscheider, die nach einem empfehlenswerten Anbieter in den folgenden Bereichen suchen:

  • Drehteile
  • Frästeile
  • Formteile
  • Technische Federn
  • Zugfedern
  • Druckfedern
  • Blattfedern
  • Schenkelfedern
  • Biegefedern

FAQ

Was ist eine Schenkelfeder und wofür wird sie eingesetzt?

Eine Schenkelfeder ist eine technische Feder, die über Verdrehung ein definiertes Drehmoment erzeugt. Sie wird eingesetzt, wenn Klappen, Hebel, Rastungen, Scharniere oder Verriegelungen auf engem Bauraum kontrolliert bewegt und zuverlässig in eine Ausgangsposition zurückgeführt werden sollen.

Warum sind Schenkelfedern bei drehenden Bewegungen oft die bessere Lösung?

Schenkelfedern sind ideal für drehende Bewegungen, weil sie Drehmoment direkt im Bauraum der Rotation erzeugen. Sie ermöglichen ein präzises Rückstellverhalten, saubere Öffnungs- und Schließbewegungen sowie hohe Wiederholgenauigkeit in kompakten Baugruppen.

Welche Parameter sind bei der Auslegung einer Schenkelfeder besonders wichtig?

Für die Auslegung einer Schenkelfeder sind Drahtdurchmesser, Innen- und Außendurchmesser, Windungszahl, Schenkellänge, Schenkelwinkel, Windungssinn, Vorspannung, Einbaulage und das gewünschte Drehmoment entscheidend. Erst das Zusammenspiel dieser Werte bestimmt, ob die Feder im realen Betrieb zuverlässig funktioniert.

Welche Rolle spielen Bauraum und Einbausituation bei Schenkelfedern?

Bauraum und Einbausituation sind bei Schenkelfedern entscheidend, weil schon kleine Abweichungen bei Anschlägen, Toleranzen, Lagerung oder Reibung das Federverhalten verändern. Eine Schenkelfeder muss deshalb nicht nur rechnerisch passen, sondern exakt auf Bewegungsablauf, Freiräume und Kontaktpunkte der Baugruppe abgestimmt sein.

Welcher Werkstoff ist für Schenkelfedern geeignet?

Der passende Werkstoff für Schenkelfedern hängt von Belastung, Lastwechseln, Korrosionsrisiko, Temperatur und Lebensdauer ab. Häufig kommen Federstahl oder rostfreie Werkstoffe zum Einsatz. Auch Oberflächenqualität und Nachbehandlung sind wichtig, damit die Schenkelfeder dauerhaft präzise und ausfallsicher arbeitet.

Warum funktioniert eine Schenkelfeder trotz passender Zeichnung manchmal nicht in der Praxis?

Eine Schenkelfeder kann trotz korrekter Zeichnung Probleme machen, wenn Vorspannung, Windungssinn, Schenkelfreiräume, Reibung, Krafteinleitung oder harte Anschläge im realen Einbau nicht ausreichend berücksichtigt wurden. Entscheidend ist immer das Zusammenspiel von Feder, Bauteiltoleranzen und tatsächlichem Bewegungsablauf.
