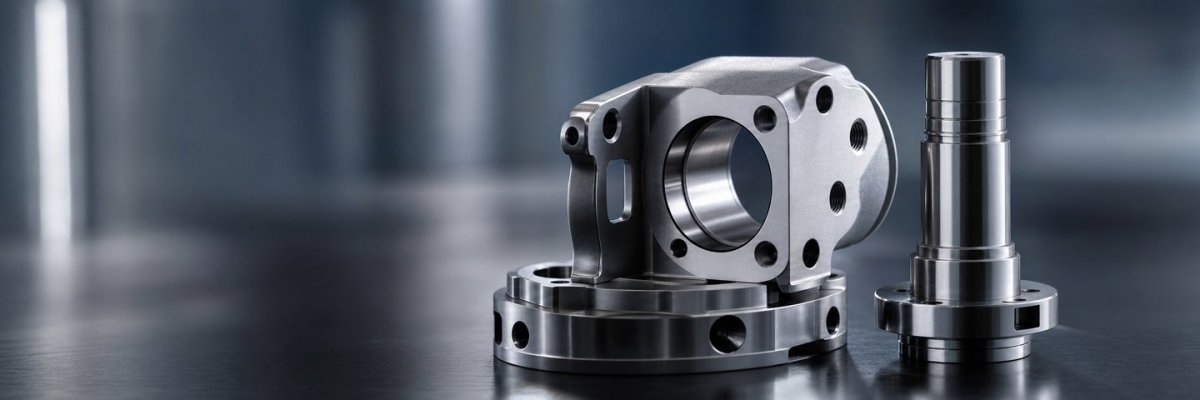

Gute Baugruppen entstehen selten durch Zufall. Wenn Frästeile und Drehteile sauber zusammenspielen, laufen Montage, Funktion und Serie spürbar ruhiger. Genau darum lohnt sich der Blick auf das Zusammenspiel: auf Bezugskanten, Passungen, Toleranzketten, Oberflächen und die Frage, wie ein Teil nicht nur gefertigt, sondern auch gefügt und belastet wird. Wer diese Punkte früh klärt, spart Schleifen in der Entwicklung, reduziert Reibungsverluste in der Abstimmung und bekommt Bauteile, die im Alltag einfach stimmig arbeiten.

Inhalt

• Warum Einzelpräzision noch keine gute Baugruppe ergibt
• Wo Frästeile und Drehteile sich ideal ergänzen
• Bezugskanten, Achsen, Anlageflächen: Hier wird es ernst
• Toleranzkette statt Inseldenken
• Oberfläche ist nicht nur Optik
• Montagefreundlich gedacht ist halb gewonnen
• Typische Fehler, die in der Praxis teuer werden
• Wie Karl Dewald GmbH & Co.KG solche Baugruppen sinnvoll angeht
• Fazit: Die Schnittstelle ist oft der eigentliche Schlüssel

Warum Einzelpräzision noch keine gute Baugruppe ergibt

Ein Frästeil kann perfekt vermessen sein. Ein Drehteil ebenfalls. Und trotzdem hakt die Baugruppe. Klingt widersprüchlich? Ist es nicht. Denn in der Praxis zählt nicht nur, ob jedes Teil für sich genommen innerhalb der Zeichnung liegt. Entscheidend ist, wie beide Teile zueinander stehen.

Ein klassisches Beispiel: Eine gedrehte Welle läuft in einem gefrästen Gehäuseblock. Die Welle ist maßhaltig, die Bohrung auch. Wenn aber Bezugssysteme nicht sauber definiert wurden oder die Anlageflächen in der Montage leicht kippen, entsteht Spiel an der falschen Stelle oder Pressung dort, wo eigentlich Leichtlauf gefragt wäre. Das ist kein exotischer Sonderfall, sondern Alltag in vielen Baugruppen.

Gerade deshalb ist es so wichtig, vom ersten Entwurf an nicht in Einzelteilen zu denken. Sondern in Funktionen. Was soll geführt werden? Was soll sich bewegen? Wo darf Reibung entstehen, wo auf keinen Fall? Wer diese Fragen zuerst stellt, kommt später oft schneller ans Ziel.

Wo Frästeile und Drehteile sich ideal ergänzen

Frästeile und Drehteile haben unterschiedliche Stärken. Genau das macht ihre Kombination so spannend.

Drehteile sind stark, wenn es um rotationssymmetrische Geometrien geht: Wellen, Buchsen, Bolzen, Abstandselemente, Hülsen oder Achsen. Sie lassen sich wirtschaftlich und präzise herstellen, oft mit sehr guten Oberflächen an funktionalen Durchmessern.

Frästeile spielen ihre Vorteile aus, wenn Flächen, Taschen, Passsitze, Gewinde, komplexe Konturen oder definierte Anlagepunkte gefragt sind. Sie bringen Struktur in den Bauraum und schaffen die Geometrie, an die andere Komponenten andocken.

In vielen Anwendungen ist genau diese Kombination ideal: Das Drehteil übernimmt Führung, Lagerung oder Kraftübertragung. Das Frästeil definiert Einbaulage, Positionierung und Befestigung. Zusammen entsteht daraus eine belastbare, präzise und wirtschaftliche Lösung.

Und ja, das klingt erst einmal sehr technisch. Ist es auch. Aber am Ende geht es um etwas ganz Handfestes: Teile sollen passen, sich richtig verhalten und in Serie keinen Ärger machen.

Bezugskanten, Achsen, Anlageflächen: Hier wird es ernst

Oft entscheidet nicht das sichtbare Hauptmaß, sondern ein unscheinbares Bezugsmaß im Hintergrund. Eine Achse, die zur falschen Fläche toleriert wird. Eine Anlagekante, die in der Fertigung gut aussieht, in der Montage aber nie zuverlässig anliegt. Eine Planfläche, die als Referenz gedacht war, aber durch Spannlage oder Nacharbeit leicht variiert.

Wenn Frästeile und Drehteile verbunden werden, müssen Bezugsflächen und Funktionsachsen sauber aufeinander abgestimmt sein. Sonst entstehen Folgeprobleme, die sich durch den gesamten Prozess ziehen. Das beginnt bei leichtem Versatz, geht über schiefen Lauf und endet nicht selten bei vorzeitigem Verschleiß.

Karl Dewald GmbH & Co.KG kann hier seine Stärke ausspielen, wenn es um das präzise Zusammenspiel mechanischer Komponenten geht. Denn gute Teile entstehen nicht nur durch Maschine und Material, sondern auch durch ein sauberes Verständnis für Bezug und Funktion.

Ein praktischer Tipp aus der Konstruktionspraxis: Nicht jede gut messbare Fläche ist automatisch die beste Funktionsreferenz. Manchmal lohnt es sich, einen Schritt zurückzugehen und zu fragen: Worauf stützt sich das Teil später wirklich ab?

Toleranzkette statt Inseldenken

Hier trennt sich oft solide Entwicklung von echter Serienreife. Wer Toleranzen nur pro Einzelteil betrachtet, übersieht schnell, wie sie sich in der Baugruppe addieren.

Ein paar Hundertstel hier, ein kleiner Lagetoleranzanteil dort, etwas Spiel in der Verbindung – und schon ergibt sich am Funktionspunkt eine Abweichung, die deutlich größer ist als gedacht. Das ist die berüchtigte Toleranzkette. Sie ist nicht dramatisch, aber tückisch.

Besonders bei Kombinationen aus Frästeilen und Drehteilen ist das relevant, weil lineare und rotierende Bezüge aufeinandertreffen. Eine Bohrung sitzt minimal versetzt, der Zapfen hat die zulässige Obergrenze, die Gegenfläche trägt nur teilweise an – und schon verändert sich die Lastverteilung.

Was hilft? Funktionsmaße priorisieren. Toleranzen dort schärfen, wo sie wirklich gebraucht werden. Und an weniger kritischen Stellen bewusst Luft lassen. Das spart Kosten und erhöht zugleich die Prozesssicherheit. Präzision um der Präzision willen klingt gut, ist aber nicht automatisch wirtschaftlich.

Oberfläche ist nicht nur Optik

Oberflächen werden erstaunlich oft unterschätzt. Dabei entscheiden sie in vielen Baugruppen direkt über Reibung, Verschleiß, Dichtverhalten und Fügekräfte.

Ein gedrehtes Teil mit feiner Oberfläche kann in einer Passung hervorragend laufen. Wenn das gefräste Gegenstück aber Werkzeugspuren in einer funktionalen Anlagefläche hat oder Grate an den Kanten stehen bleiben, verändert sich das Verhalten sofort. Dann kratzt es, klemmt es oder es setzt sich mit der Zeit an Stellen fest, die eigentlich ruhig arbeiten sollten.

Wichtig ist deshalb nicht nur ein einzelner Rauheitswert auf der Zeichnung. Wichtig ist, welche Fläche welche Aufgabe hat. Eine Führungsfläche braucht andere Aufmerksamkeit als eine reine Befestigungsfläche. Eine Presspassung stellt andere Anforderungen als ein leicht lösbarer Sitz.

Gerade bei Bauteilen, die zum Start neuer Produktionsphasen in höheren Stückzahlen abgerufen werden, zeigt sich schnell, ob diese Details robust geplant wurden. In Kleinserie kann man noch nachjustieren. In Serie wird es teuer.

Montagefreundlich gedacht ist halb gewonnen

Es gibt Baugruppen, die auf dem Papier perfekt aussehen und bei der Montage unnötig Zeit fressen. Grund sind zu enge Zugänglichkeit, unklare Einbaulage, empfindliche Kanten, fehlende Fasen oder keine sinnvolle Vormontagefolge – all das kostet Taktzeit und Nerven.

Gerade die Verbindung von Frästeilen und Drehteilen profitiert enorm von montagegerechter Auslegung. Kleine Fasen erleichtern das Fügen. Klare Anschläge sichern die Position. Sinnvoll platzierte Freistiche verhindern Kollisionen. Und eindeutige Referenzen reduzieren Montagefehler.

Das klingt unspektakulär. Ist aber in Wahrheit Gold wert. Denn ein Teil, das sich gut montieren lässt, ist oft auch im Service besser beherrschbar und in der Serie deutlich stabiler.

Typische Fehler, die in der Praxis teuer werden

Ein paar Muster tauchen immer wieder auf:

• Passungen werden zu eng gewählt, obwohl Temperatur, Beschichtung oder reale Lasten nicht ausreichend berücksichtigt wurden.
• Bezugskanten sind fertigungstechnisch bequem, aber funktional ungünstig.
• Drehteile werden sehr präzise gefertigt, während das Frästeil an den entscheidenden Gegenflächen zu grob spezifiziert ist.
• Kanten und Übergänge werden unterschätzt, obwohl genau dort Montageprobleme beginnen.
• Toleranzen sind über das gesamte Teil gleich streng, statt funktionsorientiert verteilt zu werden.

Der Haken daran: Diese Fehler fallen oft nicht im CAD-Modell auf. Auch der erste Prototyp kann noch unauffällig sein. Richtig sichtbar werden sie meist erst dann, wenn Stückzahlen steigen, Montagezeiten gemessen werden oder reale Belastungen dazukommen. Dann wird aus einem kleinen Detail plötzlich ein echter Kostentreiber.

Wie Karl Dewald GmbH & Co.KG solche Baugruppen sinnvoll angeht

Wenn Fräs- und Drehteile in einer Baugruppe zusammenkommen, ist die frühe Abstimmung meist der klügste Hebel. Karl Dewald GmbH & Co.KG kann genau dort ansetzen: bei der Frage, wie Geometrie, Fertigung und Funktion zusammenpassen sollen.

Statt nur einzelne Zeichnungsmerkmale abzuarbeiten, lohnt sich der Blick auf das Gesamtsystem. Welche Fläche führt? Welche Achse ist kritisch? Wo ist Spiel gewünscht, wo muss Last sauber eingeleitet werden? Welche Toleranz ist funktional nötig – und welche treibt nur unnötig den Aufwand?

Diese Art der Abstimmung macht Projekte oft schneller, nicht langsamer. Denn viele spätere Korrekturen lassen sich vermeiden, wenn die Schnittstellen früh sauber durchdacht sind. Genau da zeigt sich industrielle Erfahrung: nicht im großen Auftritt, sondern in den vielen richtigen Entscheidungen an kleinen Punkten.

Fazit: Die Schnittstelle ist oft der eigentliche Schlüssel

Frästeile und Drehteile können jeweils für sich hochpräzise sein. Wirklich stark werden sie aber erst in der abgestimmten Baugruppe. Dort zählen nicht nur Maße, sondern Bezug, Oberfläche, Toleranzkette, Montage und das reale Lastbild.

Wer diese Schnittstellen ernst nimmt, bekommt Bauteile, die mehr können als nur gut aussehen oder sauber im Prüfbericht stehen. Sie funktionieren und zwar ruhig, reproduzierbar und wirtschaftlich. Und genau das ist am Ende der Maßstab.

Jetzt über Ihre Baugruppe sprechen

Wenn Sie Frästeile und Drehteile für eine funktionale Baugruppe abstimmen möchten, lohnt sich ein früher technischer Austausch. Karl Dewald GmbH & Co.KG unterstützt Sie dabei, Geometrie, Fertigung und Einbausituation sinnvoll zusammenzubringen.
